Sensofar 3D轮廓仪: 助力MEMS三维形貌与缺陷检测

2026-05-08 16:34

三维轮廓仪（特别是白光干涉仪）在MEMS制造全流程中扮演着高精度无损检测的角色，主要用于表征微观结构的几何尺寸、薄膜厚度及动态形变，是确保器件性能和可靠性的关键质控手段。

以下是其在MEMS领域的具体应用场景：

微结构三维形貌重构

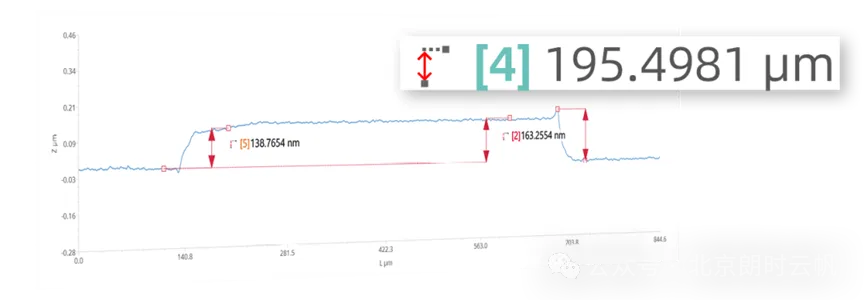

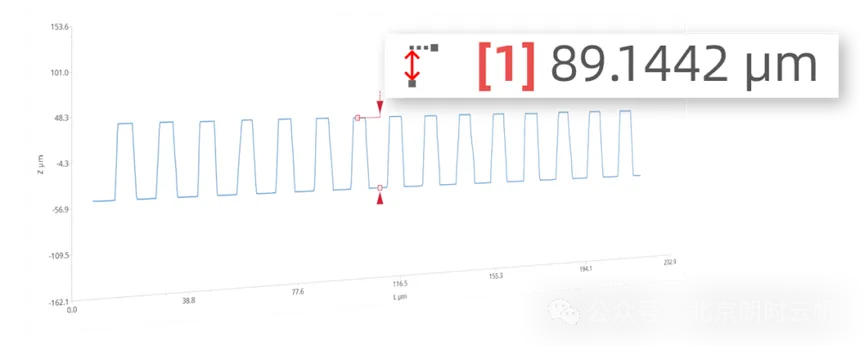

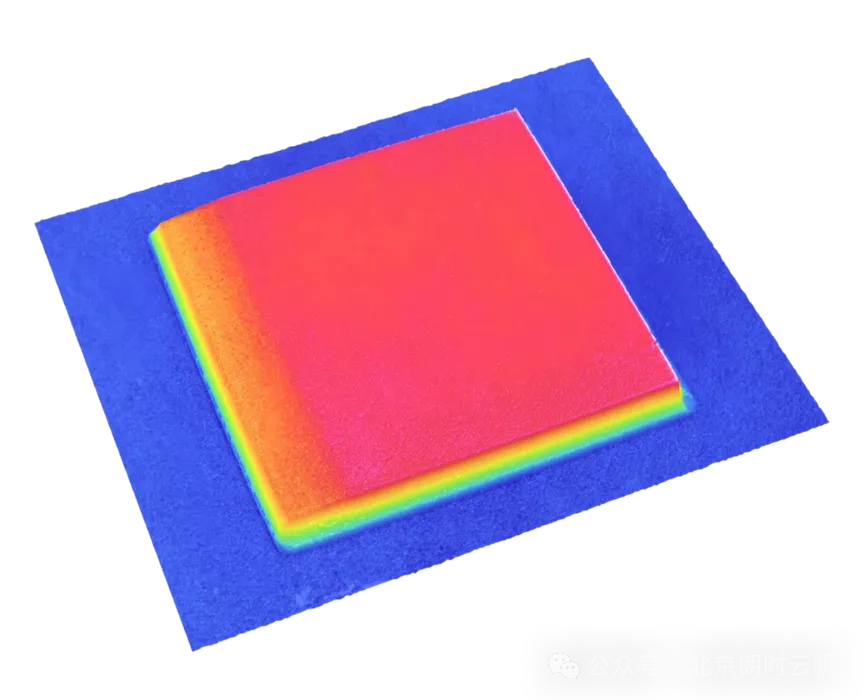

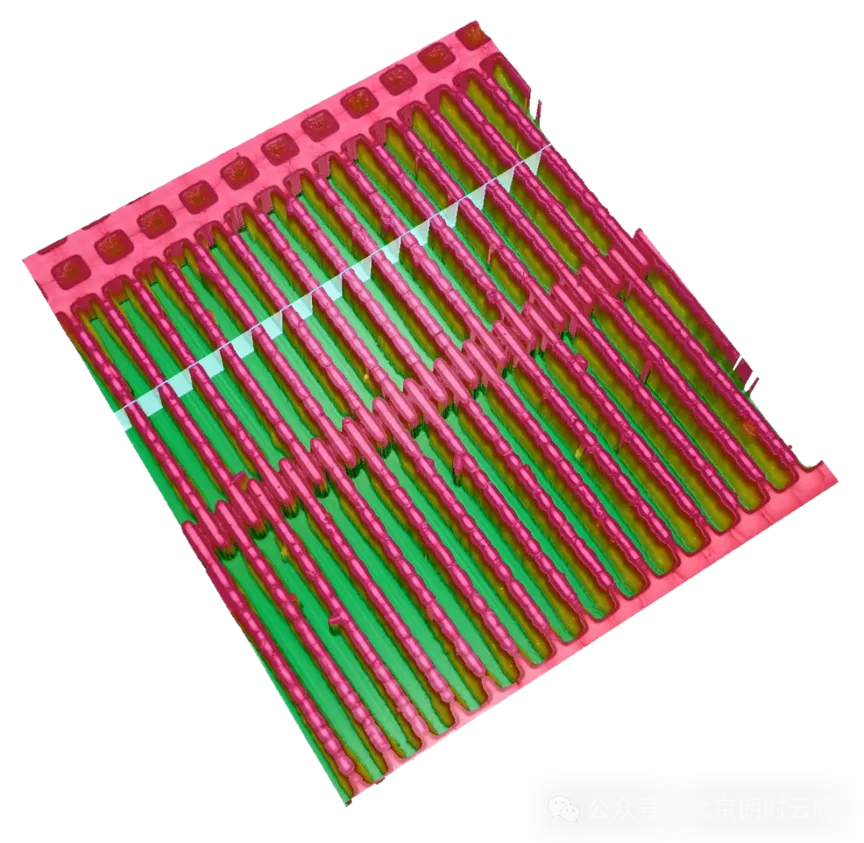

MEMS器件包含复杂的悬臂梁、梳齿驱动器和微腔体等立体结构。三维轮廓仪能够对这些微小部件进行纳米级精度的三维重构，精确测量台阶高度、侧壁角度及空腔深度。这对于验证刻蚀工艺的一致性和图形转移的准确性至关重要。

薄膜沉积厚度测量

在MEMS传感器的制造过程中，涉及多层薄膜（如SiO₂牺牲层、Si₃N₄结构层、金属电极层）的生长与沉积。轮廓仪利用光学干涉原理，能够快速、非破坏性地测量透明或不透明薄膜的厚度，监控多层堆叠结构的均匀性，避免因膜厚偏差导致的器件失效。

残余应力与形变分析

MEMS器件对残余应力极为敏感，应力释放会导致结构翘曲或断裂。通过测量器件表面的平面度（Warpage）以及特定区域的相对高度变化，可以间接评估工艺引入的热应力和本征应力。此外，它还能用于监测晶圆级封装后的密封盖平整度。

动态特性测试支持

结合环境控制箱，三维轮廓仪可用于观察MEMS器件在不同温度、湿度或真空环境下的静态形变行为。虽然它主要进行静态测量，但配合激振系统，可辅助分析谐振频率变化对结构尺寸的影响，为器件设计提供数据支撑。

在MEMS检测中，根据结构特征选择合适的测量模式至关重要。相移干涉（PSI）模式适合测量极光滑、平坦的表面，提供亚纳米级垂直分辨率；而垂直扫描干涉（VSI）模式则更适合测量具有大斜率或粗糙表面的深沟槽结构。此外，针对极小尺寸的微纳结构，原子力显微镜（AFM）常被用作补充手段以获取更高分辨率的局部细节。

S neox 助力 MEMS 制造
