最大输出电压310V
最大峰值电流 最大输出电流（实效值）的4倍
测量功能、序列编程、电流限制、保护功能
标准附带控制软件
重视电源的根本

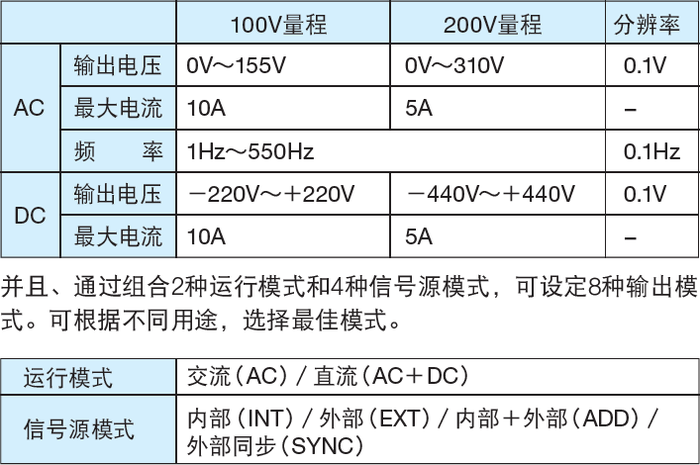

丰富多彩的输出

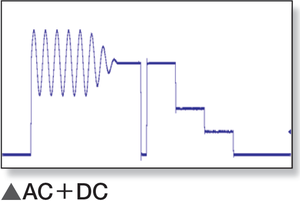

AC、DC都能全功率输出。在AC+DC模式时，可在直流上叠加交流（正弦波、方波、任意波形）进行输出。
最大峰值电流
对于电容器输入性整流负载，最大峰值电流可达到额定输出电压下最大输出电流（实效值）的4倍。（波峰因数4）
限制功能
可用正负峰值和有效值设定最大输出电流，并控制输出电流。在突入电流的测定，试制品的评价过程中，由于负荷的异常运行发生异常电流时，起到保护作用。
保护功能
查出过电压输出，过电流输出，电源部异常，操作面板等内部控制异常和内部温度异常时，在面板上显示并切断输出。
测量功能
本产品具有高精度的测量功能，不仅能精确测量电压和电流和功率，还可以测量同步频率、负载的功率因数和谐波电流。在大型显示屏上，同时显示设定值和测量值，具有良好的视觉效果。

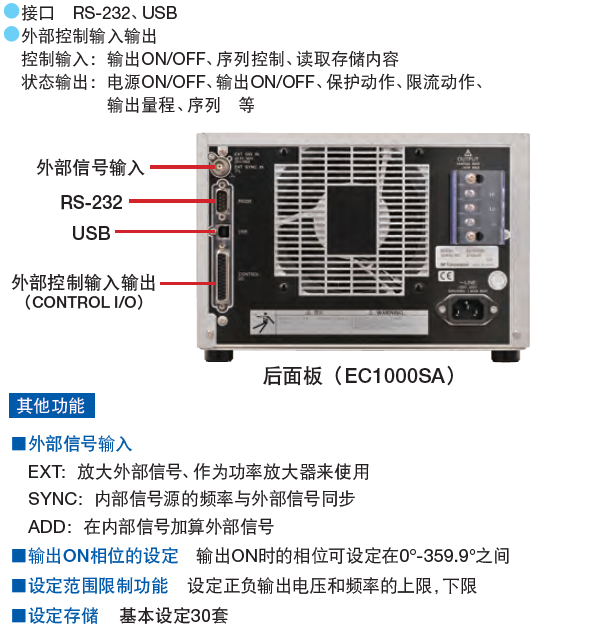

接口/外部控制输入输出
通过各种接口和外部控制输入输出，灵活应对系统化、自动化。
也可以从PLC控制、用触点控制。
追求电源的易操作性
小型轻量
实现了小型化和轻量化，重约9.7kg。节省空间，便于携带。

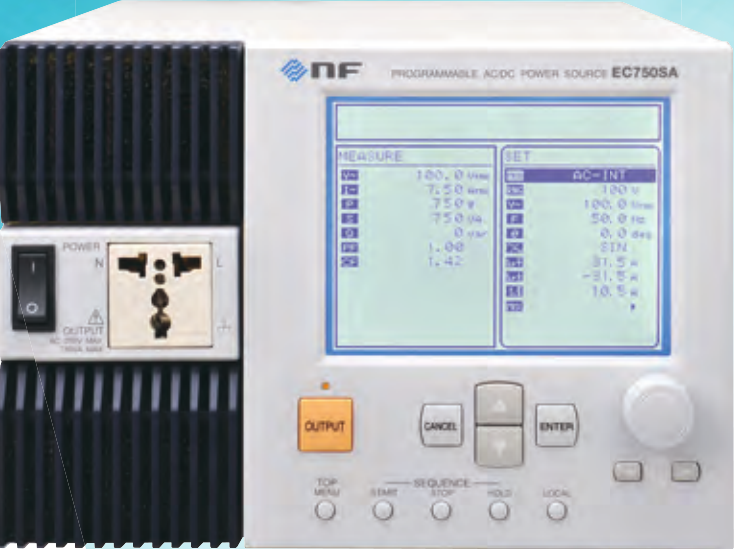

大型显示器
5.7英寸的大型液晶显示屏同时显示设定值和测量值，提高作业效率。
万能型输出插座
在前面板上配备了万能型AC输出插座。对应世界各国的电源插头。
使用与世界各地的电源输入
电源输入为AC90V～250V，世界各国均可适用。使用不受电源环境限制。
规格
※无特别说明时，均为下列条件。
● 输出模式：INT （内部信号源）模式 ● 输出波形：正弦波
● 负载：功率因数1的电阻负载 ● 输出端子：后面板端子台
■AC/DC模式、信号源
| AC/DC模式 | AC（交流）、AC+DC（直流） |
| 信号源 | INT（内部）、EXT（外部）、ADD（内部＋外部）、SYNC（外部同步） |
■输出
| 交流输出 | 最大输出功率 | EC750SA ：750VA EC1000SA ：1000VA（AC180V～250V输入时、以下输入200V系） ※AC100V～180V 输入时 （以下 输入 100V 系 ）、 限制为750VA |
| 额定输出电压 | 100Vrms/200Vrms |
| 输出量程 | 100V量程/200V量程 |
| 电压设定范围 *1 *2 | 0.0～155.0Vrms/0.0～310.0Vrms（分辨率0.1Vrms） |
| 电压精确度 *3 | ±（0.5% of set+0.6Vrms/1.2Vrms） |
| 最大电流 *4 *5 *6 *7 | 10Arms/5Arms |
| 最大峰值电流 *4 *8 *9 *10 | EC750SA ：30Apk/15Apk EC1000SA ：40Apk/20Apk |
| 频率设定范围 *11 | 1.0Hz～550.0Hz（分辨率0.1Hz） |
| 频率精确度 | ±0.01% of set（1.0Hz～550.0Hz，23±5°C） |
| 输出波形 *11 | 正弦波、方波、任意波（16个种类） |
| 输出ON相位 *11 | 0.0°～359.9° （设定分辨率0.1°） |
| DC偏置 | ±50mV/±100mV（typ. 可微调，AC模式，23±5°C） |
| 小振幅频率特性 *12 | AC模式：1％（40Hz～550Hz） AC＋DC模式：1％（40Hz～550Hz） |
直流输出
| 最大输出功率 | EC750SA：750W EC1000SA：1000W（输入200V系） ※输入100V系中，限制为750W。 |
| 额定输出电压 | 100V/200V |
| 电压设定范围 *1 *2 | -220.0V～+220.0V/-440.0V～+440.0V（分辨率0.1V） |
| 电压精确度 *13 | ±（｜0.5% of set｜+0.6V/1.2V） |
| 最大电流 *4 *5 | 10A/5A |
| 最大峰值电流 *4 *8 | EC750SA ：30Apk/15Apk EC1000SA ：40Apk/20Apk |
| 输出电压稳定度 | 输出电流变动 | 45～65Hz：±0.15%以内，DC, 40~550Hz ±0.5%以内 EC750SA ： 将输出电流从最大输出功率的0%达到100% 输出电流时，在输出端 EC1000SA ： 将输出电流从最大电流的0%变化到100%时， 在输出端，额定输出电压 |
| 输入电压变动 | ±0.2%以内（电源输入电压100V/120V/230V， 无负载， 额定输出） |
| 输出电压波形失真率 | 0.5%以下（50Hz/60Hz，额定输出电压的50%以上） |
| 输出端子 *14 | M4输出端子台（后面板） AC输出插座（万能型、前面板） |
*1 信号源：INT以及ADD、无负载 *2 可设定的交流设定值(最大值)+直流设定值在电压设定限制范围内 *3 AC模式、
50Hz/60Hz、23±5℃、正弦波、无负载、10V～155V/20V～310V *4 最大电流和最大峰值电流可能会受最大输出功率
的限制 *5 额定输出电压以上，最大输出电流受最大输出功率限制。(仅限EC1000SA) *6 输出频率小于40Hz或大于
400Hz 时，最大输出电流可能会减少。 *7 交流+直流的有效值就是最大输出电流。*8 超过额定电压输出时，最大峰
值电流可能会减少。 *9 此数适用于峰值系数为4以下的电容输入型整流电路。 *10 输出频率小于45Hz或大于65Hz
时，最大输出峰值电流可能会减少。 *11 信号源：仅限于INT，SYNC以及ADD *12 信号源：INT、100V量程、输出
电压20Vrms、50Hz标准。 *13 AC+DC模式、AC0V设定、23±5℃、无负载、-220V～-10V、+10V～+220V/-440V～
-20V、+20V～+440V *14 请在AC0V-250V 范围内使用AC输出插座。含直流时，请使用背面面板的输出端子台。
■电源输入
| 电 压 | AC100V～230V±10%（但在250V以下）、过电压类别Ⅱ |
| 频 率 | 50Hz／60Hz±2Hz（单相） |
| 功率因数（typ.） | 0.95以上（AC100V输入时，额定输出电压，可达最大电流的负载电阻） 0.90以上（AC200V输入时，额定输出电压，可达最大电流的负载电阻） |
| 最大消耗功率 | EC750SA： 1.2kVA以下 EC1000SA： 1.4kVA以下 |
■测量功能
| 电压 | 有效值（AC+DC：rms） | FS：250.0V/500.0V、分辨率：0.1V |
| 平均值（AC+DC：avg） | FS：±250.0V/±500.0V、分辨率：0.1V |
| 峰值（min/max电压分别显示：pk） | FS：±250V/±500V、分辨率：1V |
电流
| 有效值（AC+DC：rms） | FS：15.00A、分辨率：0.01A |
| 平均值（AC+DC：avg） | FS：±15.00A、分辨率：0.01A |
| 峰值（min/max电流分别显示 ：pk） | FS：±45.0A、分辨率：0.1A 保持：｜max电流｜和｜min电流｜的最大值 |
功率
| 有功功率（W） | FS：1200W、分辨率：1W |
| 视在功率（VA）（根据电压有效值×电流有效值计算） | FS：1400VA、分辨率：1VA |
| 无功功率（根据有功功率和视在功率计算） | FS：1400var、分辨率：1var |
| 负载功率因数（根据有功功率和视在功率计算） | 测量范围：0.00～1.00、分辨率：0.01 |
| 负载峰值系数 *15 | 测量范围：0.00～50.00、分辨率：0.01 |
| 外部同期频率（仅限于SYNC模式） | 测量范围：38.0～525.0Hz、分辨率：0.1Hz |
| 输出谐波电流 *16 | 测量范围： 基波的最多40次 、 FS ： 15Arms 和 500% |
■限流
峰值
| 正电流设定范围 | EC750SA ： +10.0A～+31.5A/+5.0A～+15.8A（分辨率0.1A） EC1000SA ：+10.0A～+42.0A/+5.0A～+21.0A（分辨率0.1A） |
| 负电流设定范围 | EC750SA ： -31.5A～-10.0A/-15.8A～-5.0A（分辨率0.1A） EC1000SA ：-42.0A～-10.0A/-21.0A～-5.0A（分辨率0.1A） |
| 运作 | 限制功能运作时，输出电压被削峰 |
有效值
| 设定范围 | 1.0A～10.5A（初始值10.5A） / 1.0A～5.3A（初始值5.3A）、分辨率0.1A |
| 运作 | 限制功能运作时，输出电压被抑制 |
■序列编程
| 存储个数 | 运行模式（AC/AC＋DC）以及对各输出量程一个序列 |
| 步骤数 | 最大255个（1个序列内） |
| 步骤时间设定范围 | 0.1ms～999.9999s（分辨率0.1ms） |
| 步骤内工作 | 恒定、保持、线性扫描 |
| 参数 | 直流电压、交流电压、频率、波形、步骤同步输出（2bit） |
| 跳跃次数 | 1～999或无限次 |
| 序列编程控制 | 开始、停止、保持、分支 |
※序列编程仅限AC－INT、AC＋DC－INT、DC－INT时有效
■控制软件
| 功能 | 遥控 | 各种参数的设定、保存、读取、状态监控 |
| 记录 | 测量值的读取、保存 |
| 制作任意波形数据 | 波形制作、波形编辑、保存、传送、显示、文件操作 |
| 序列编程 | 序列数据的制作、编辑、保存、传送、执行控制 |
| 运行环境 | CPU | 300MHz以上（但，要对应OS所须的CPU时钟以上） |
| 存储 | 128MB以上 |
| 硬盘空间 | 64MB以上 |
| OS | Microsoft Windows XP/Vista/7（32bit 英语版） Microsoft Windows 7（64bit 英语版） |
| 驱动器 | CD-ROM驱动器 |
| 接口 | USB 1.1以上 |
※序列编程仅限AC－INT、AC＋DC－INT、DC－INT时有效
■各种功能
设定范围 限制功能 ＊11 | 电 压 | 正电压设定范围 +0.1V～+220.0V/+0.1V～+440.0V（分辨率0.1V） 负电压设定范围 -0.1V～-220.0V/-0.1V～-440.0V（分辨率0.1V） |
频 率 （下限≦上限） | 上限设定范围 1.0Hz～550.0Hz（分辨率0.1Hz） 下限设定范围 1.0Hz～550.0Hz（分辨率0.1Hz） |
| 任意波形 | 存储个数 | 16个（非易失性） |
| 波形长度 | 4096字 |
| 外部信号输入 | 外部信号输入 （EXT模式、ADD模式） | 增益设定范围：0.0～220.0倍 / 0.0～440.0倍（分辨率0.1） 频率范围：DC～550Hz（正弦波） |
外部同步信号输入 （SYNC模式） | 同步信号源：外部同步信号（EXT）或电源输入（LINE） 同步频率范围：40Hz～500Hz |
| 存储功能 | 将各种设定保存在非易失性存储器中，或从中读取（基本设定：30套） |
| 保护功能 | 对输出异常、电源部异常、内部控制异常、 内部温度异常的保护动作 |
| 外部控制输入输出 | 能够用外部信号控制主机。控制输入、状态输出 |
| 外部接口 | USB接口［USBTMC］、RS-232接口 |
| LCD显示 | 白色基色或蓝色基色 |
| 其他功能 | 蜂鸣音、按键锁定、电源接通时输出设定、复位功能、自我诊断功能 |
■一般事项
| 耐电压和绝缘电阻 | AC1500V、绝缘电阻30MΩ以上（DC500V） |
| 工作温度、湿度范围 | 0°C～+40°C/5%～85%RH（但是，绝对湿度为1～25g/m 3 、无结露） |
| 外形尺寸（ mm ） | 258（W）×176（H）×440（D）（不包含突起物） |
| 重量 | 约9.7kg |
| 附属品 | 使用说明书 、 控制软件 、电源线组件1（15A/125V）、 电源线组件2（10A/250V，无插头） ※EC750S只附带电源线组件1 |
